Susunan Kabel Straight dan Kabel Cross

Kabel UTP merupakan salah satu media transmisi yang paling banyak digunakan untuk membuat sebuah jaringan local (Local Area Network), selain karena harganya relative murah, mudah dipasang dan cukup bisa diandalkan. Sesuai namanya Unshielded Twisted Pair berarti kabel pasangan berpilin/terbelit (twisted pair)tanpa pelindung (unshielded). Fungsi lilitan ini adalah sebagai eleminasi terhadap induksi dan kebocoran. Sebelumnya ada juga kabel STP (Shielded Twisted Pair), untuk contoh gambarnya dapat dilihat dibawah:

Cabel UTP dan STP

Untuk menghubungkan sebuah Jaringan Komputer menggunakan kabel, ada dua jenis kabel. Kabel stright-through dan kabel crossover. Perbedaan dari keduanya adalah susunan kabel yang berbeda. Sedangkan untuk fungsinya perbedaannya adalah jika kabel cross digunakan untuk menghubungkan dua perangkat yang sama. Misalnya saja PC dengan PC, HUB dengan HUB, Router dengan Router, dan lain sebagainya.

Sedangkan untuk fungsi kabel Stright yaitu untuk menghubungkan dua perangkat yang berbeda, misalnya saja PC dengan HUB, HUB dengan Switch, dan lain sebagainya. Konektor yang digunakan adalah konektor RJ-45. Berikut susunan kabelnya. Selengkapnya baca... DISINI

Susunan Kabel Stright

Untuk susunan kabel stright, urutannya sama di kedua sisi. Berikut adalah susunan kabel LAN untuk tipe stright :

Putih Orange - Putih Orange

Orange - Orange

Putih Hijau - Putih Hijau

Biru - Biru

Putih Biru - Putih Biru

Hijau - Hijau

Putih Coklat - Putih Coklat

Coklat - Coklat

Kabel Stright

Susunan Kabel Cross

Berikut adalah susunan kabel LAN untuk tipe cross :

Putih Orange - Putih Hijau

Orange - Hijau

Putih Hijau - Putih Orange

Biru - Biru

Putih Biru - Putih Biru

Hijau - Orange

Putih Coklat - Putih Coklat

Coklat - Coklat

Kabel Cross

Dengan mengetahui urutannya masing-masing kita dapat membuat sendiri kabel LAN dengan tambahan alat yang disebut dengan crimping tool.

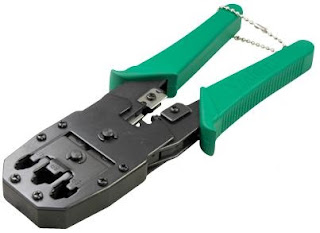

Crimping tool
