Teknik Mengambil Sudut Pandang 3D

Begitu banyak cara yang dapat dilakukan untuk membuat tampak bangunan 3D dalam Program Autocad.

Langkah-Langkahnya:

• Siapkan gambar 3D yang akan di ambil Sudut Pandang nya.

           Contoh :

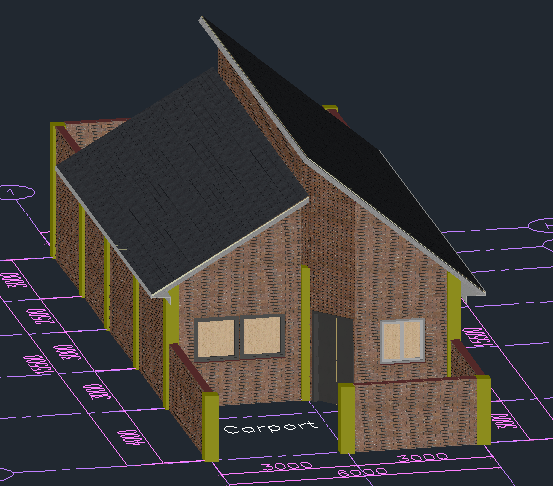

Gambar 1

• Setelah itu, ketik perintah “ PLAN ” klick space 2x, untuk mengambil pandangan tampak Atas. Kemudian ketik perintah “CAMERA” -> klik ENTER setelah itu… muncul Keterangan :

            Specify new camera position <12.9878,41.5739,92.1964>:  (tulis “.xy”) ->                                   klick “ENTER”

• Setelah itu, Muncul keterangan sebagai berikut :

          Of (mengambil posisi camera)

•  Setelah itu, muncul keterangan sebagai berikut :

            (Need Z): (Tinggi camera misal klick setinggi orang dewasa “175”) -> klick “ENTER”

• Setelah itu, kembali muncul keterangan sebagai berikut :

           Specify new camera target <22.3148,40.3498,0.0000>: (tulis “.xy”) -> klick “ENTER

• Setelah itu, muncul keterangan sebagai berikut :

           Of (mengambil posisi sudut pandang camera)

• Setelah itu, muncul keterangan sebagai berikut :

          (Need Z): (Tinggi sudut pandang, misal klick setinggi orang dewasa “175”) ->                              klick “ENTER”

• selanjutnya klic

icon “3DORBIT”



• Setelah itu “KLICK KANAN MOUSE”   ->  “KLICK PROJECTION” -> “KLICKPERSPEKTIVE”

• Atur sebaik mungkin menggunakan mouse hingga menyerupai gambar dibawah ini:
